​CAD遮罩wipeout工具的使用方法

CAD遮罩wipeout工具的使用方法

CAD遮罩wipeout工具如何使用呢，大家一起来看看吧。

材商脱烟呀已照料/工具

CAD

方法

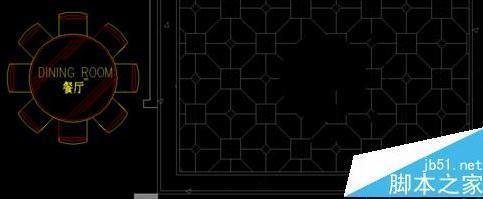

打开一个CAD图形，移出设计图块时，会发现原来放置图块的地方，图案填充破坏掉了，有个大洞。这样，再修改图案或改设计时，就需要重新填充，重新修剪，浪费时间。

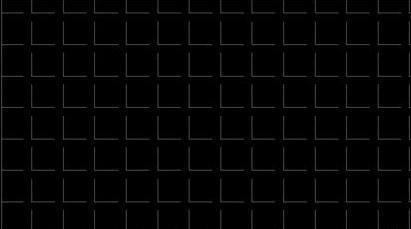

重新填充一个图形，保持整个填充图案是完整的 。图案随意。

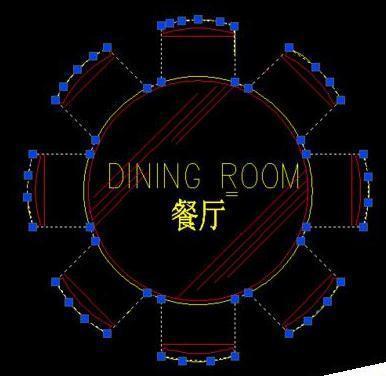

开始描边来自，在设计家具图块外围轮通固威的调廓，用多段线描一圈。到最后一步时，使用C进行闭合。不闭合的话，会有问题。而且多段线不能使用弧度，只能一段一段的直线描绘。

输入wipeout命令。注意下面命令行参数，默认多段线，空格确认。

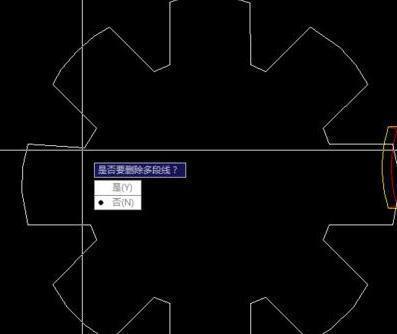

提示是否删除描绘的轮廓线，选是。遮罩会另外形成指洲立鲜较一个轮廓。

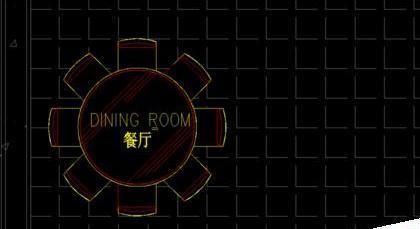

为了说明清楚，上一步骤才挪到外面。做好了遮罩，对齐到家具图块。这时就有可能遮罩把家具层都盖住了。这时就需要使用图形次序命令，draworder，将家具层至于最上，这样就不会被遮盖了。然后把家具放置到餐厅位置，随意挪动，既不会破坏地面填充图案，又保持图块中间整洁。
