CAD基础平面布置图上基础点坐标怎么转让换?今天，[建筑圈] 就为你分享一个方法，完全不用学习，只要会CAD基本操作的就可以学会技巧，立马让你在美女资料员面前变身CAD专家。

这么好的事！那还等什么，请跟我来吧。

下期预告：

1、高级CAD坐标转换教程

2、解决CAD不显示钢筋符号问题

一、打开“总平面布置图”

今天我们以研发楼为例，为你进行讲解。

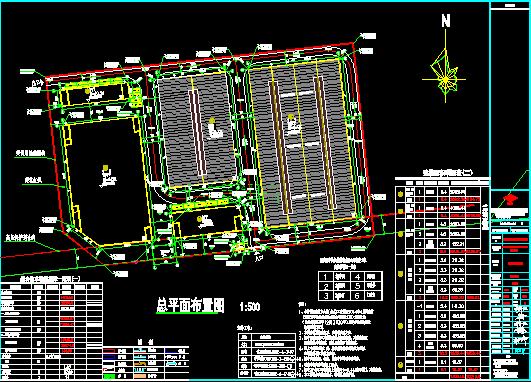

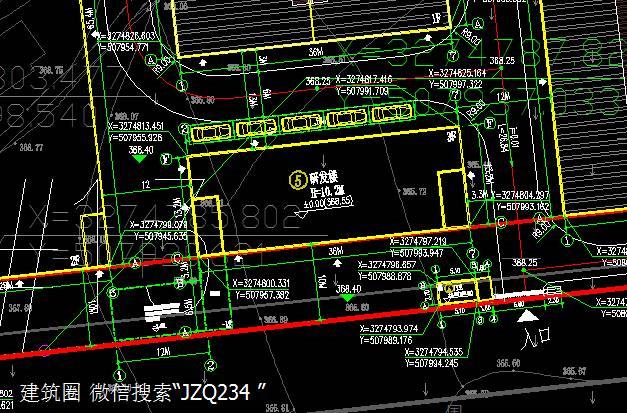

1、打开总图，找到要标注坐标的图纸位置，隐藏多余的图层

是不是上图非常杂乱，有木有?完全看不清，有木有?

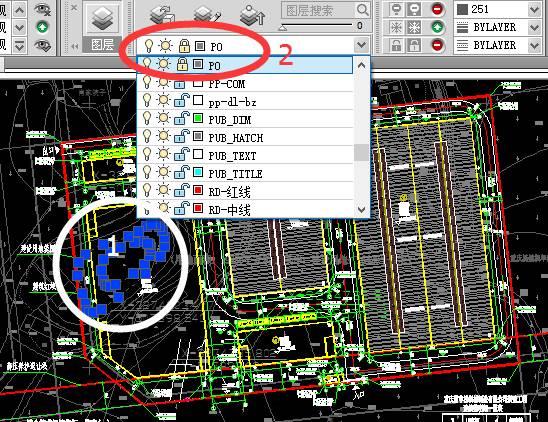

只要我们隐藏多余的图层，一切就OK了！选中想隐藏的图层，在下拉的菜单中将图层解锁（小锁图标），而后点击灯泡图图（第一个哟），一切就安静了。

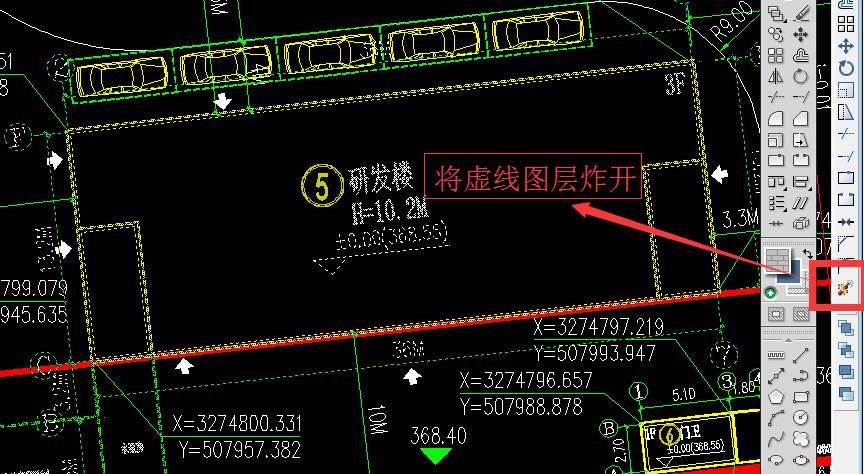

2、将图形“炸开”，隐蔽不必要的图层

删除或隐蔽不必要的图层，就正式进入主题了。

二、在清理后的总图上，根据基础平面图绘制轴线

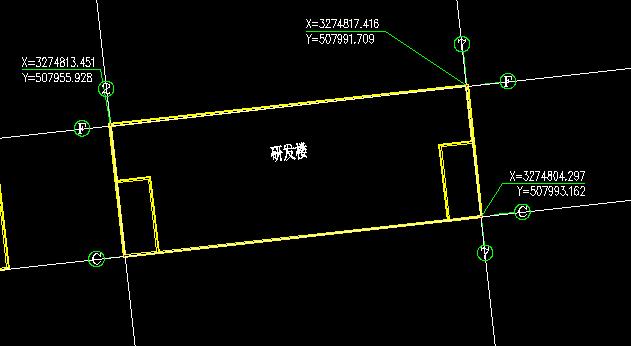

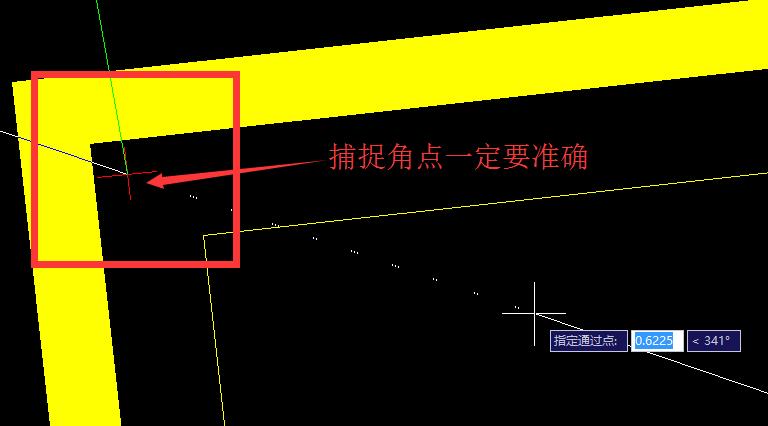

1、将4个角点用直线连接起来

注意角点的“捕捉”一定要准确，不能有偏差，这个是影响精度最关键步骤。

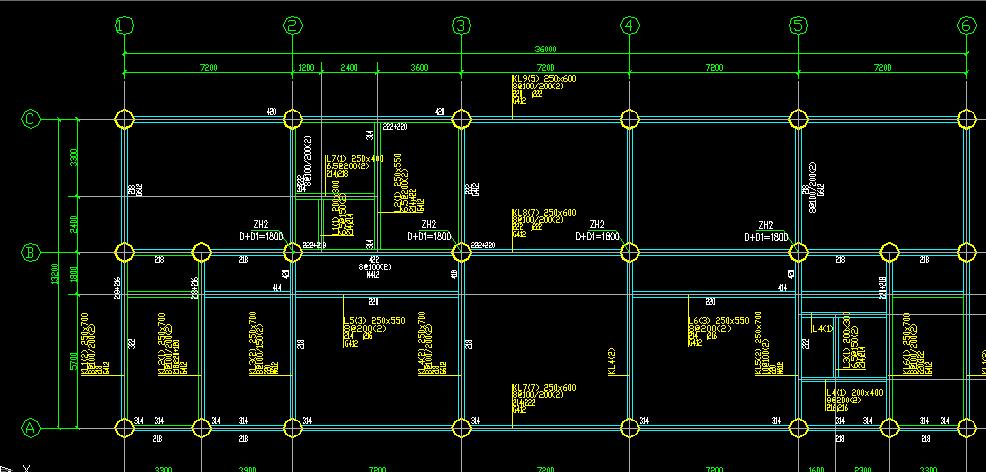

2、要根据基础平面图绘制所需的轴线

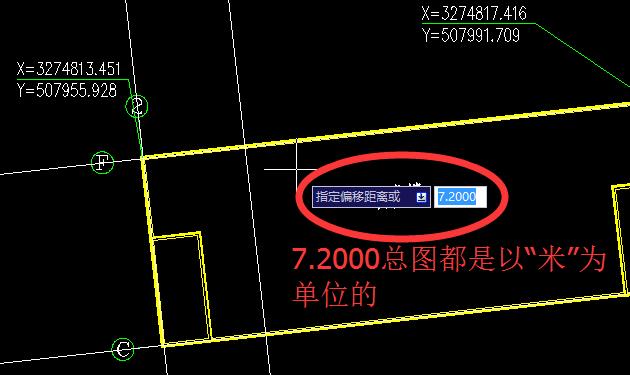

绘制轴线采用“偏移”，根据轴线尺寸偏移需要的尺寸，交点即为桩心交点。

偏移的尺寸是以"米"为单位的，所以是7.2000，而不是基础平面布置图上的7200毫米，千万不要搞错了。

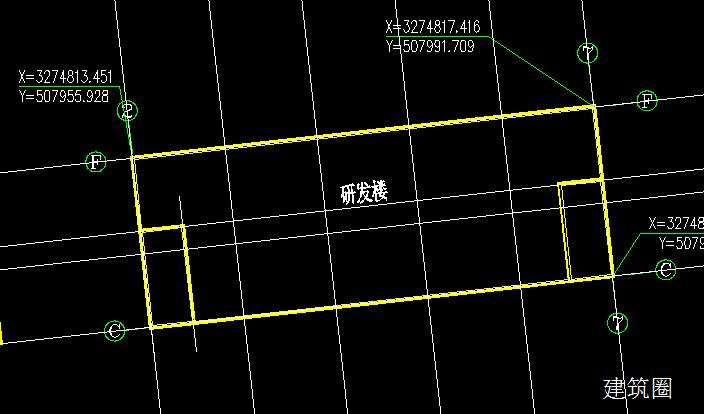

这就将所有桩的轴线绘完了。

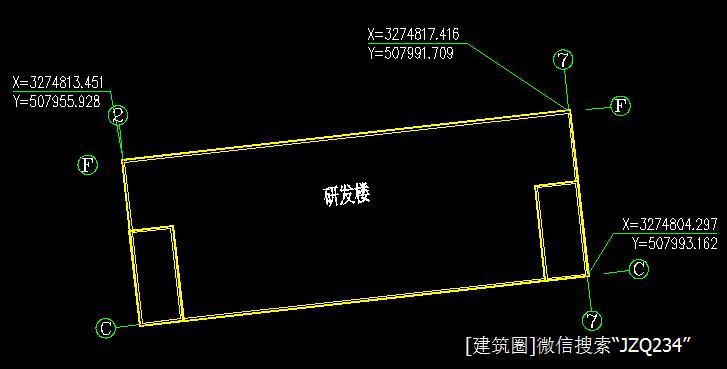

三、标注坐标

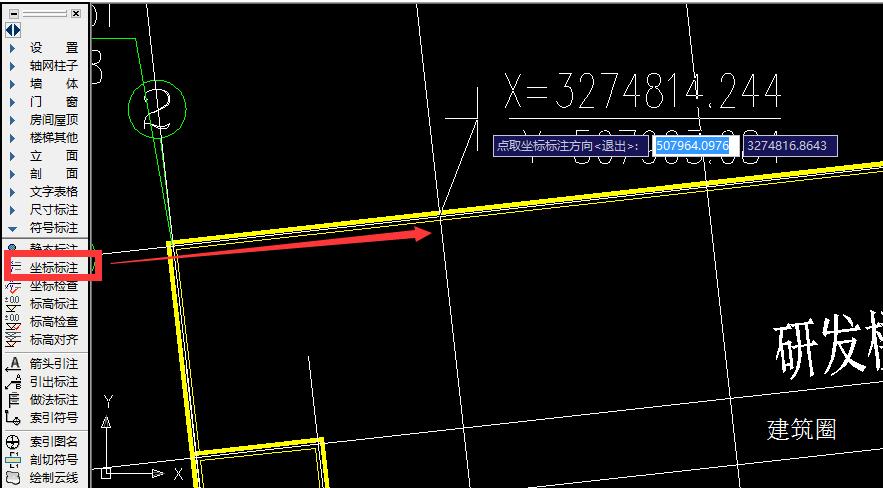

在需要的轴线交点上，点击天正CAD左侧菜单的“坐标标注”就搞定OK了。

是不是很简单啊！

最简单的、最笨的方法往往是最容易的方法，虽然没有用到什么CAD命令，但是只要我们会CAD的偏移功能，什么都能搞定。
