熔断器作用下，熔断器内电流迅速增大，当达到额定电流时，熔断器会自动断开，保护电路不受损坏。如果在使用过程中发现熔断器不能正常工作，应立立即关闭电源，检查熔断器是否存在故障。一般情况下，熔断器的使用寿命为5年左右，超过使用年限的熔断器会造成触电事故。因此，我们在日日常用电中要注意保养和维修，防止发生意外。下面我们一起来看看如何正确使用熔断器。1、不要用铜丝代替保险丝。

今天一起来学习熔断器的相关知识！

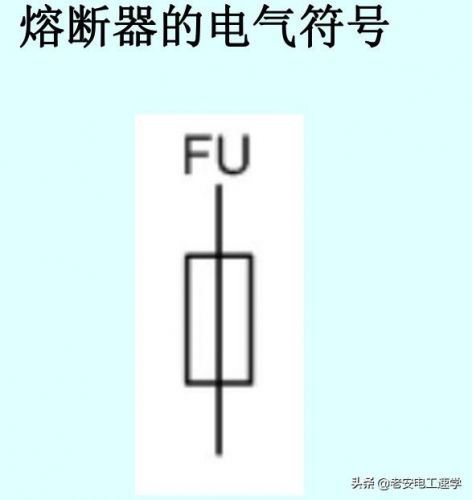

掌握熔断器的结构、工作原理、分类、电气符号、安秒特性、选用原则等。

掌握熔断器在现代电气中的应用。

熔断器俗称保险丝 ，是一种简单而有效的保护电器，被广泛应用于电网保护和电气设备保护。

工作原理

熔断器的熔体与被保护的电路串联，当电路正常工作时，熔体允许通过一定大小的电流而不熔断。当电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量达到熔体的熔点时，熔体熔断切断电路，从而实现保护目的。

熔断器的结构：熔体和安装熔体的熔管（或熔座）。

作用：短路和严重过载保护

应用：串接于被保护电路的首端

优点：结构简单，维护方便，价格便宜，体小量轻

分类：瓷插式RC、螺旋式RL、有填料式RT、无填料密封式RM、快速熔断器RS

自恢复熔断器等

1、瓷插式熔断器

结构：熔体、瓷插件、触点和瓷座。

适用场合：380V及以下低压线路末端或分支电路中，作为配电支线或电气设备的短路保护用，工业与民用照明电路中及中小型电动机中，但不能用于有振动的场合。

2、螺旋式熔断器

结构：底座、熔体、瓷帽、熔断指示器。

优点：螺旋式熔断器的分断能力较高，结构紧凑、体积小，更换熔体方便，且有熔断指示。

适用场合：用于配电线路中，装入配电屏、控制箱作短路保护，机床电气设备及工业和港口电气保护设备。

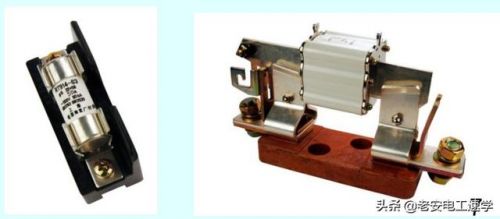

3、有填料式熔断器

有填料式熔断器是在熔断管内添加灭弧介质后的一种封闭式管状熔断器。灭弧介质在目前广泛使用的是石英砂。

结构：瓷底座、弹簧片、管体、绝缘手柄、熔体。

适用场合：用于电压等级500V以下、电流等级1KA以下的电路中，作电缆、导线、电机、变压器及其他电气设备的短路保护。

4、无填料密封式熔断器

结构：熔体装于密闭式硬质纤维管中，采用变截面锌片作熔体。

适用场合：低压电力网和成套配电装置中，作为导线、电缆及较大容量电气设备的短路或连续过载保护。

5、快速熔断器

结构：银片冲制成有V形深槽。

优点：结构简单、动作灵敏和使用方便等。

适用场合：用于半导体整流元件或整流装置的短路保护。

6、自恢复熔断器

特点：采用非线性电阻元件（如金属钠、特殊合金等）作熔体。

工作原理：在常温下具有高电导率。在特大短路电流产生的高温高压下，熔体电阻值会因迅速汽化而突变，即瞬间呈现高阻态，从而能将短路电流限制在很小的范围内。当短路电流消失后，温度下降，熔体又恢复原来的良好导电性能。

优点：不必更换熔体，能重复使用。但是只限流而不切断故障电路。故一般不单独使用。

适用场合：电力网络的输配电线路中，作不需要分断电路的短路保护及限制过载电流用 。

熔断器的主要特性为保护特性或安秒特性，即电流越大，熔断越快。熔断器的主要特性为保护特性或安秒特性，即电流越大，熔断越快。

熔断器熔体中的电流为熔体的额定电流时，熔体长期不熔断；当电路发生严重过载时，熔体在较短时间内熔断；当电路发生短路时，熔体能在瞬间熔断。熔体的这个特性称为反时限保护特性。

熔断器的主要技术参数有额定电压、额定电流、熔体额定电流和极限分断能力等。

熔断器的选用原则

• 选择熔断器类型时，主要依据负载的保护特性和预期短路电流的大小；

• 熔断器的额定电压必须等于或者高于其所在工作点的电压；

• 熔断器的额定电流应根据被保护的电路及设备的额定负载电流选择，必须等于或者高于所安装的熔体的额定电流；

• 熔断器的额定分断能力必须大于电路中可能出现的最大故障电流值。
